直热空气能热泵选型

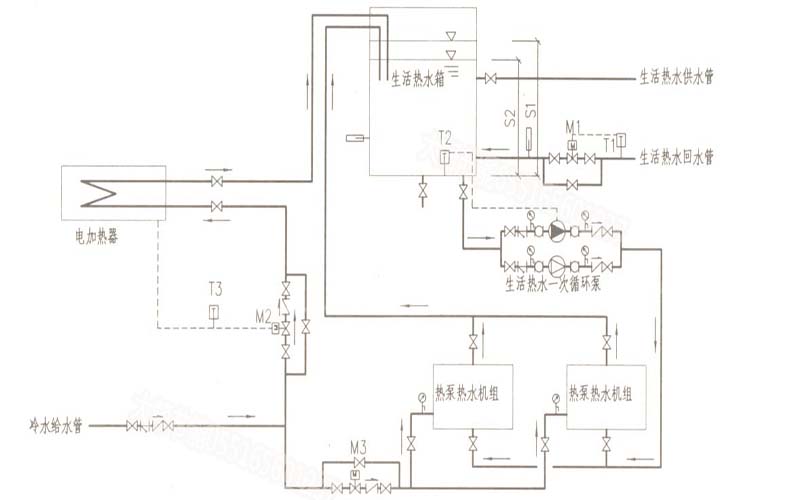

一次加热式热系热水机组(带有循环加热功能）为主机的 热水系统.加热器主要用于给水的一次加热.机组设有二个出口.

一个出口系统中热泵由生活热水箱中水位控制.当水箱液位低于S2, 电磁阀M3，热泵机组开启；当水箱位高于S1 ,电磁M3、热泵机组关闭

电加热器作为备用系统，其启，停由T3和減水位控制.T3检测环境 温度低于某值时,电磁阀2打开，M3关闭，电加热器开启； 当环境温度（温度可设定）升高后，电磁阀2关闭，M3开启，电加热器关闭.当水箱液位高于S1 ,电磁阀M2、电加热器关闭.

T2检测保温水箱中水溢低于某值时(如45°C),热水一次循环泵开启，

主机开启，将水温提高.在此过程中冷水给水管中无冷水进入主机.

当T1检测管中水温低于某值时，电磁阀M1打开，生活热水回水直 接进生活热

机组出水温度在48〜60T内可设定，设定后，机组实际出水温度 将一直恒定在设定温度.

本系统适用于设备放在屋顶上的情况.如放在低处时，生活热水供 水管设加压设备；生活热水回水管上设减压限流措施.

在最冷月平均气温< 10T且>0T的地区采用空气源热泵供应热水 时，应设辅助热源；在最冷肝均气fc10T时，可不设辅助热源.
